コントローラ ECY S1000

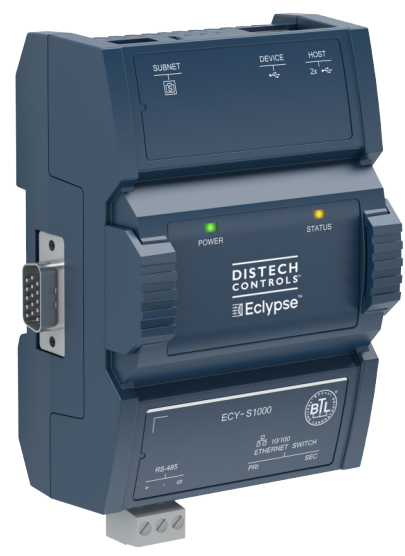

コントローラモジュールECY-S1000
ECY-S1000は、ビル全体であったり大型空気調和機（AHU）などを一括して統合管理するための大型コントローラとなります。
他のコントローラと異なり、横連結しながらIO数を拡張できるコンセプトになっており、最大320ポイントまで拡張することが可能となっています（型式による）。
通信は、豊富なプロトコル、メディアに対応しております。
・BACnet（BACnet/IP, BACnet/SC, BACnet MS/TP)
・Modbus（ModbusTCP、Modbus RTU）※通信モジュール経由
・M-Bus（流量計、熱量計用）※通信モジュール経由
・MQTT/RESTful API（クラウド用）
・専用シリアル通信（同時電源供給）
・Webサーバー
2つのLANポートにより、冗長化にも対応しております
電源は24Vacdcで、専用電源または市販電源を活用できます。
メーカ型式
- ECY-S1000-28
- 横連結20台 28ポイント
- ECY-S1000-48
- 横連結20台 48ポイント
- ECY-S1000-MS
- 横連結20台 320ポイント※1
※1 BACnet MS/TP対応 - ECY-S1000E-28
- 横連結20台 28ポイント, グラフィック※2
※2 グラフィックとはWebserverへの画面対応 - ECY-S1000E-48
- 横連結20台 48ポイント, グラフィック※2
※2 グラフィックとはWebserverへの画面対応 - ECY-S1000E-MS
- 横連結20台 320ポイント※1, グラフィック※2
※1 BACnet MS/TP対応
※2 グラフィックとはWebserverへの画面対応
アクセサリー

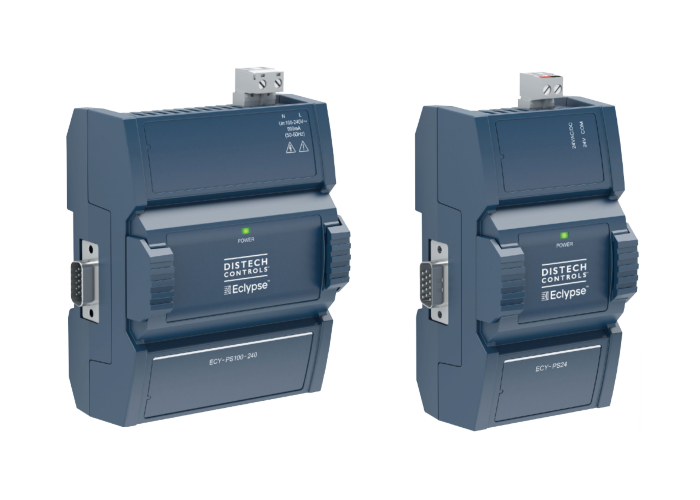

- ECY-PS24
- 電源モジュール 24Vacdc入力、30W、幅73㎜
- ECY-PS100-240
- 電源モジュール 100-240Vac入力、40W、幅104㎜

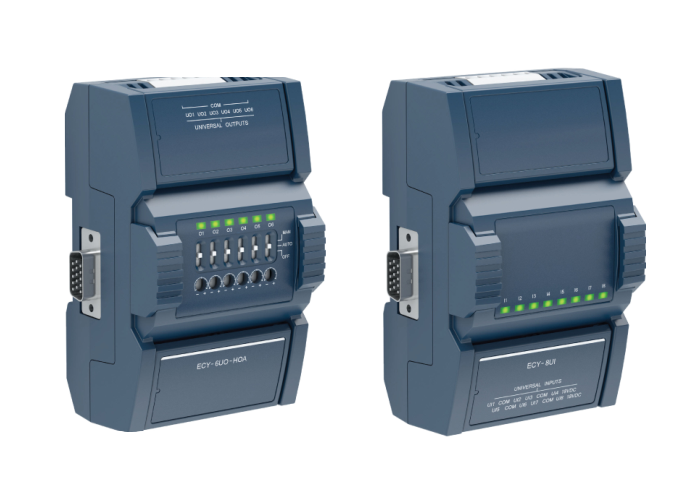

- ECY-8UI
- IOモジュール 8ch ユニバーサル入力
- ECY-16DI
- IOモジュール 16ch DI入力
- ECY-6UO
- IOモジュール 6ch ユニバーサル出力
- ECY-8DOR
- IOモジュール 8ch DO出力（リレー）
- ECY-4UI4UO
- IOモジュール 4ch UI入力 + 4ch UO出力
- ECY-8UI6UO
- IOモジュール 8ch UI入力 + 6ch UO出力
- ECY-8UI6DOT
- IOモジュール 8ch UI入力 + 6ch DOT出力
- ECY-8UI-HOA
- IOモジュール 8ch ユニバーサル入力、HOA
- ECY-16DI-HOA
- IOモジュール 16ch DI入力、HOA
- ECY-6UO-HOA
- IOモジュール 6ch ユニバーサル出力、HOA
- ECY-8DOR-HOA
- IOモジュール 8ch DO出力（リレー）、HOA
- ECY-4UI4UO-HOA
- IOモジュール 4ch UI入力 + 4ch UO出力、HOA
- ECY-8UI6UO-HOA
- IOモジュール 8ch UI入力 + 6ch UO、HOA
- ECY-8UI6DOT-HOA
- IOモジュール 8ch UI入力 + 6ch DOT出力、HOA

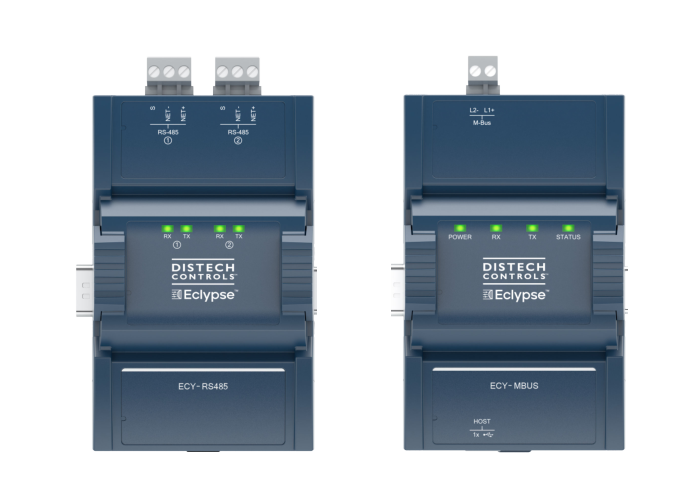

- ECY-RS485 GEN2
- 通信モジュール RS485通信
※ HOA:Hand-Off-Auto（前面搭載の手動スイッチ、ボリューム）
