コントローラ ECY 103-600
コントローラ ECY-103/2x3/3x0/4x0/6x0
コントローラ ECY-103/2×3/3×0/4×0/6×0は、ECLYPSEシリーズ の主要コントローラとなり、対象アプリにより対象機種が異なります。
通信は、豊富なプロトコル、メディアに対応しております。
・BACnet（BACnet/IP, BACnet/SC, BACnet MS/TP)
・Modbus（ModbusTCP、Modbus RTU）※通信モジュール経由
・M-Bus（流量計、熱量計用）※通信モジュール経由
・MQTT/RESTful API（クラウド用）
・専用シリアル通信（同時電源供給）
・Webサーバー
2つのLANポートにより、冗長化にも対応しております。
参考までに各モデルの適したアプリは下記のようになります。
・ECY-6×0：ビル全体の大型空調機、簡易的な熱源機械室の制御
・ECY-4×0：フロアのAHU、給排気ファン、照明エリアなどの制御
・ECY-3×0：フロアのAHU、給排気ファン、照明エリアなどの制御
・ECY-2×3：FCUやチルドビームなどの制御
・ECY-103：天井裏にあるVAVなどの制御
電源は24Vacdcで、専用電源または市販電源を活用できます。
メーカ型式

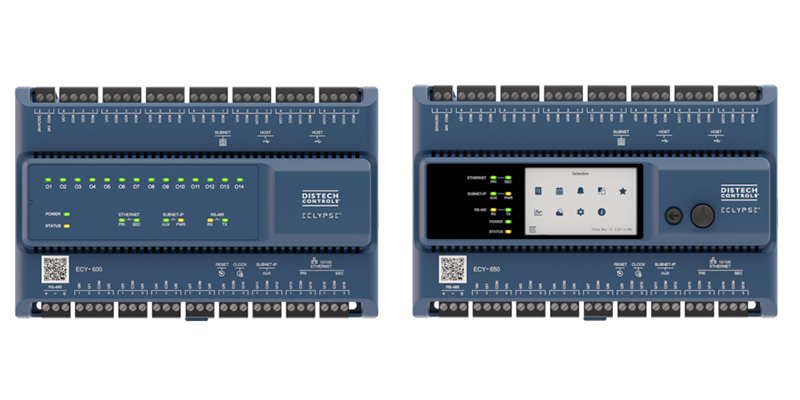

- ECY-650-C□
- カラーLCD 30ポイント,16UI,14UO 32ポイント増設
□ Connectivity Packs（0、1、3、5、10、25、50）を指定
不要時はC0とする - ECY-600-C□
- LED表示 30ポイント,16UI,14UO 32ポイント増設
□ Connectivity Packs（0、1、3、5、10、25、50）を指定

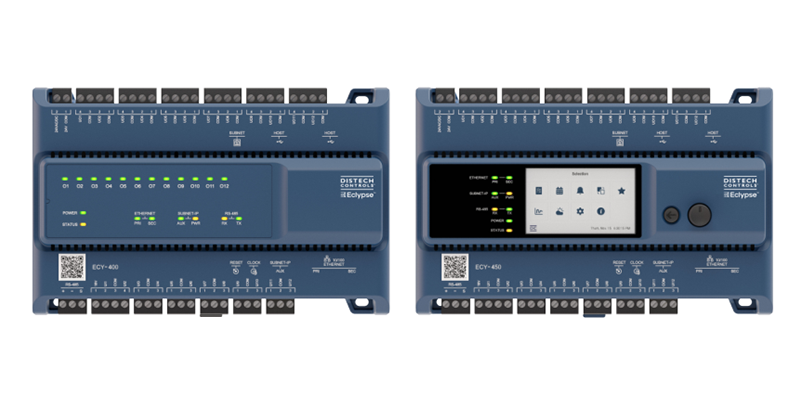

不要時はC0とする - ECY-450-C□
- カラーLCD 24ポイント,12UI,12UO 連結不可
□ Connectivity Packs（0、1、3、5、10、25、50）を指定
不要時はC0とする - ECY-400-C□
- LED表示 24ポイント,12UI,12UO 連結不可
□ Connectivity Packs（0、1、3、5、10、25、50）を指定

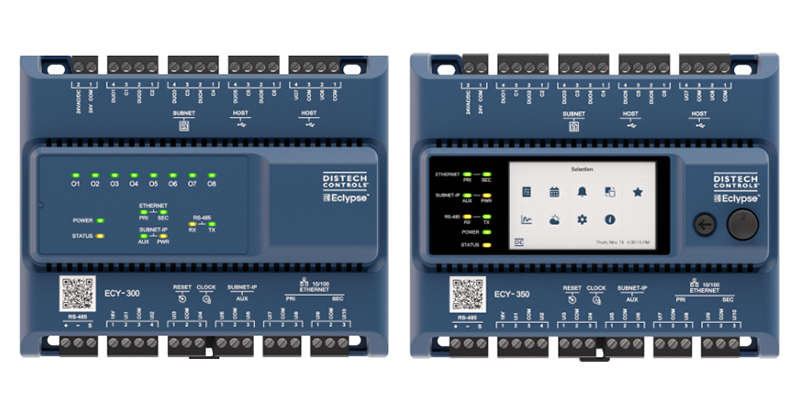

不要時はC0とする - ECY-350-C■
- カラーLCD 18ポイント,10UI,2UO,6DUO 連結不可
■ Connectivity Packs（0、1、3、5、10、25）を指定
不要時はC0とする - ECY-300-C■
- LED表示 18ポイント,10UI,2UO,6DUO 連結不可
■ Connectivity Packs（0、1、3、5、10、25）を指定

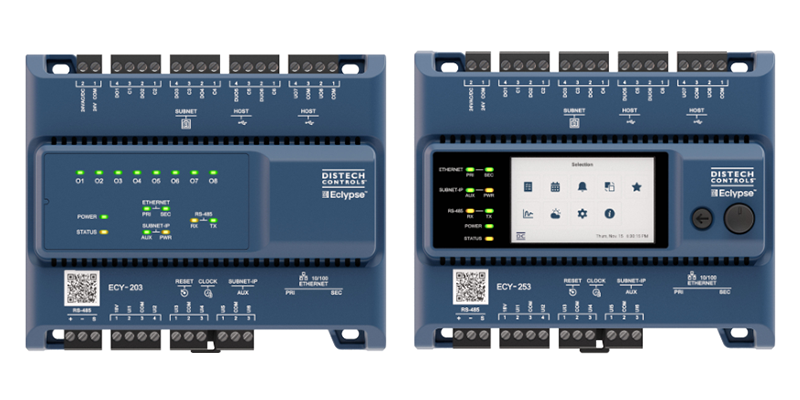

不要時はC0とする - ECY-253-C■
- カラーLCD 14ポイント,6UI,2UO,2DUO,4DOT 連結不可
■ Connectivity Packs（0、1、3、5、10、25）を指定
不要時はC0とする - ECY-203-C■
- LED表示 14ポイント,6UI,2UO,2DUO,4DOT 連結不可
■ Connectivity Packs（0、1、3、5、10、25）を指定

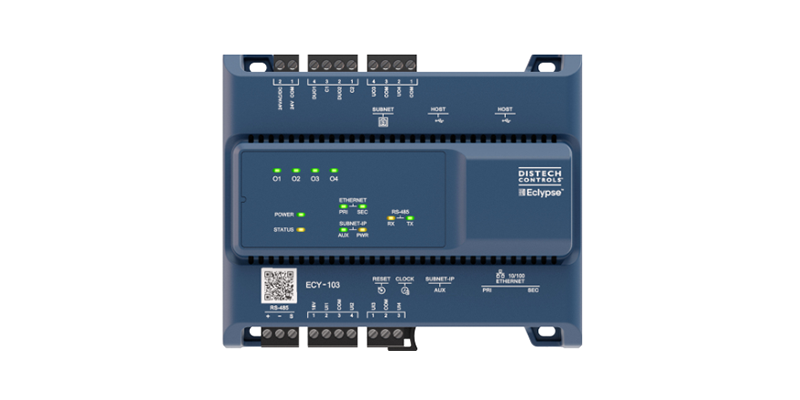

不要時はC0とする - ECY-103-C■
- LED表示 8ポイント,4UI,2UO,2DUO 連結不可
■ Connectivity Packs（0、1、3、5、10、25）を指定
不要時はC0とする
アクセサリー
- ECY-PS24
- 電源モジュール 24Vacdc入力、30W、幅73㎜
- ECY-PS100-240
- 電源モジュール 100-240Vac入力、40W、幅104㎜
- ECY-8UI
- IOモジュール 8ch ユニバーサル入力
- ECY-16DI
- IOモジュール 16ch DI入力
- ECY-6UO
- IOモジュール 6ch ユニバーサル出力
- ECY-8DOR
- IOモジュール 8ch DO出力（リレー）
- ECY-4UI4UO
- IOモジュール 4ch UI入力 + 4ch UO出力
- ECY-8UI6UO
- IOモジュール 8ch UI入力 + 6ch UO出力
- ECY-8UI6DOT
- IOモジュール 8ch UI入力 + 6ch DOT出力
- ECY-8UI-HOA
- IOモジュール 8ch ユニバーサル入力、HOA
- ECY-16DI-HOA
- IOモジュール 16ch DI入力、HOA
- ECY-6UO-HOA
- IOモジュール 6ch ユニバーサル出力、HOA
- ECY-8DOR-HOA
- IOモジュール 8ch DO出力（リレー）、HOA
- ECY-4UI4UO-HOA
- IOモジュール 4ch UI入力 + 4ch UO出力、HOA
- ECY-8UI6UO-HOA
- IOモジュール 8ch UI入力 + 6ch UO、HOA
- ECY-8UI6DOT-HOA
- IOモジュール 8ch UI入力 + 6ch DOT出力、HOA
- ECY-RS485 GEN2
- 通信モジュール RS485通信
※ HOA:Hand-Off-Auto（前面搭載の手動スイッチ、ボリューム）
